دستگاه ECG چیست و چرا اهمیت دارد؟
دستگاه ECG یا الکتروکاردیوگراف(Electrocardiograph) یک ابزار پزشکی که سریع و بدون درد است. وظیفه اصلی آن فعالیتهای الکتریکی قلب را ثبت کرده و به صورت نمودار (نوار قلب) نشان میدهد. این دستگاه با استفاده از الکترودهای متصل به قفسه سینه، دست و پا، ضربان، ریتم و مشکلات قلبی مانند سکته، آریتمی و انسداد عروق را تشخیص میدهد.
دستگاهECG معمولاً در محیطهای بالینی و روی تخت بیمار استفاده میشود و هماهنگی آن با کاربرد تخت معاینه نقش مهمی در دقت ثبت اطلاعات دارد. این دستگاه در کنار سایر انواع تجهیزات درمانگاهی و بیمارستانی، ستون اصلی تشخیص سریع و غیرتهاجمی بیماریهای قلبی محسوب میشود و باعث افزایش اطمینان پزشک و آرامش بیمار خواهد شد.
آشنایی با دستگاه ECG
نحوه عملکرد ECG: الکترودهای فلزی دستگاه، سیگنالهای الکتریکی کوچک ناشی از انقباض و استراحت قلب را دریافت کرده و به نوار قلب تبدیل میکنند.
کاربرد دستگاه: تشخیص بیماریهای عروق کرونر، حملات قلبی، آریتمی (نامنظمی ضربان) و ارزیابی عملکرد کلی قلب.
انواع آن: شامل مدلهای بیمارستانی، پرتابل (قابل حمل) و دستگاههای شخصی کوچک برای پایش اولیه است.
زمان انجام: این تست معمولاً ۵ تا ۱۰ دقیقه طول میکشد.
نکته کلیدی: این دستگاه برای تشخیص سریع بیماریهای قلبی در کلینیکها، آمبولانسها و اتاقهای عمل کاربرد گسترده دارد.

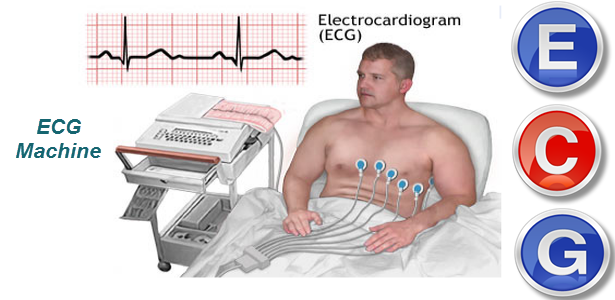

دستگاه ECG چگونه کار می کند؟
این دستگاه دارای الکترودهایی است که به قفسه سینه بیمار و گیره هایی نیز در این دستگاه وجود دارد که به دست و پای بیمار متصل می شود. الکتروکاردیوگراف فعالیت قلب شما را به خوبی و بدون هیچ دردی ضبط می کند. این عملیات فقط 5 الی 10 دقیقه طول می کشد. سیم هایی تعبیه شده که این الکترودها را به دستگاه ECG انتقال می دهد. دستگاه، سیگنال های الکتریکی هر یک از ضربان های قلب را دریافت می کند و آن را روی یک کاغذ چاپ می کند و یا روی صفحه نمایش کامپیوتر نشان می دهد. این روش در تشخیص بیماری های قلبی و جلوگیری از بروز سکته های قلبی بسیار موثر و مفید است.
مزایای استفاده از دستگاه کاردیوگراف (ECG)
گرفتن نوار قلب با دستگاه کاردیوگراف مزایای دارد که عبارتند از:
- مشخص شدن علت تپش قلب، درد سینه، تنگی نفس، سرگیجه یا غش کردن شخص؛
- پزشک به خوبی متوجه می شود که داروهای قلبی تجویز شده برای بیمار موثر بوده است یا خیر؛
- پزشک قادر است به خوبی بررسی کند دستگاه هایی که در قلب کار گذاشته تا چه حد موثر در کنترل فعالیت های غیرطبیعی قلب بیمار بوده؛
- استفاده روتین از دستگاه ECG برای تست قلب؛ قبل از عمل های جراحی؛
- مشخص شدن تعداد ضربان های غیرطبیعی قلب؛
- مشاهده ضخیم شدن عضلات دیواره قلب (ضخیم شدن عضلات بخاطر فشار خون بالا و یا وجود بیماری های دیگر)
- نشان دادن حملات قلبی اخیر و تاثیرات منفی باقی مانده از سکته های قلبی گذشته؛
- مشخص شدن قسمت هایی از قلب که خونرسانی کافی ندارند؛
- مشخص شخص اختلالات الکترولیتی بدن
اجزای اصلی دستگاه ECG یا الکتروکاردیوگراف
اجزای اصلی دستگاهECG عبارتند از:
- صفحه کلید: این صفحه شامل دکمه هایی که عبارتند از: کلید روشن و خاموش، کلید انتخاب عملکرد دستی یا اتوماتیک دستگاه، کلید تنظیم سرعت کاغذ، کلید تنظیم ضریب تقویت موج رسم شده روی کاغذ، کلید فعال و غیرفعال کردن فیلتر دستگاه، کلید انتخاب لیدها، کلید شروع و پایان کار دستگاه و در نهای کلید تنظیم صدا است.
- سیم های اتصال: این سیم ها که شامل کابل برق، کابل اتصال به زمین (برای جلوگیری از تاثیرات نامناسب امواج الکتریکی دستگاه بر بیماران) و کابل اتصال لیدها است. کابل اتصال لیدها با توجه به نوع دستگاه ECG می تواند 3، 6 یا 12 لید داشته باشد.
- باتری: اکثر دستگاه های ECG علاوه بر این برق شهری؛ قابلیت کار با باتری را نیز دارند.
- چاپگر: این وسیله سیگنال های دریافتی از عملکرد قلب بیمار را روی کاغذ چاپ می کند؛
انواع دستگاههای الکتروکاردیوگراف
دستگاه ECG یا همان الکتروکاردیوگراف در انواع تک کاناله، دو، سه، شش و دوازده کاناله در بازار عرضه می شود. تفاوت دستگاه تک کاناله و چند کاناله در کارایی آن ها است. الکتروکاردیوگراف های تک کاناله و چند کاناله برای موارد زیر کارایی دارند:
مورد اول؛ تشخیص ناهنجاری های قلبی بیمار
مورد دوم؛ تشخیص و تعیین پاسخ بدن بیمار به داروهای قلبی
مورد سوم؛ تعیین میزان تغییرات عملکرد قلب
تنها دستگاه الکتروکاردیوگراف تک کاناله قادر است فعالیت های یک دسته از لیدها را نسبت به زمان ضبط کنند. در مقابل دستگاه های چند کاناله می توانند فعالیت الکتریکی بیش از یک لید را به طور همزمان و نسبت به زمان نشان دهند و به ثبت برسانند.

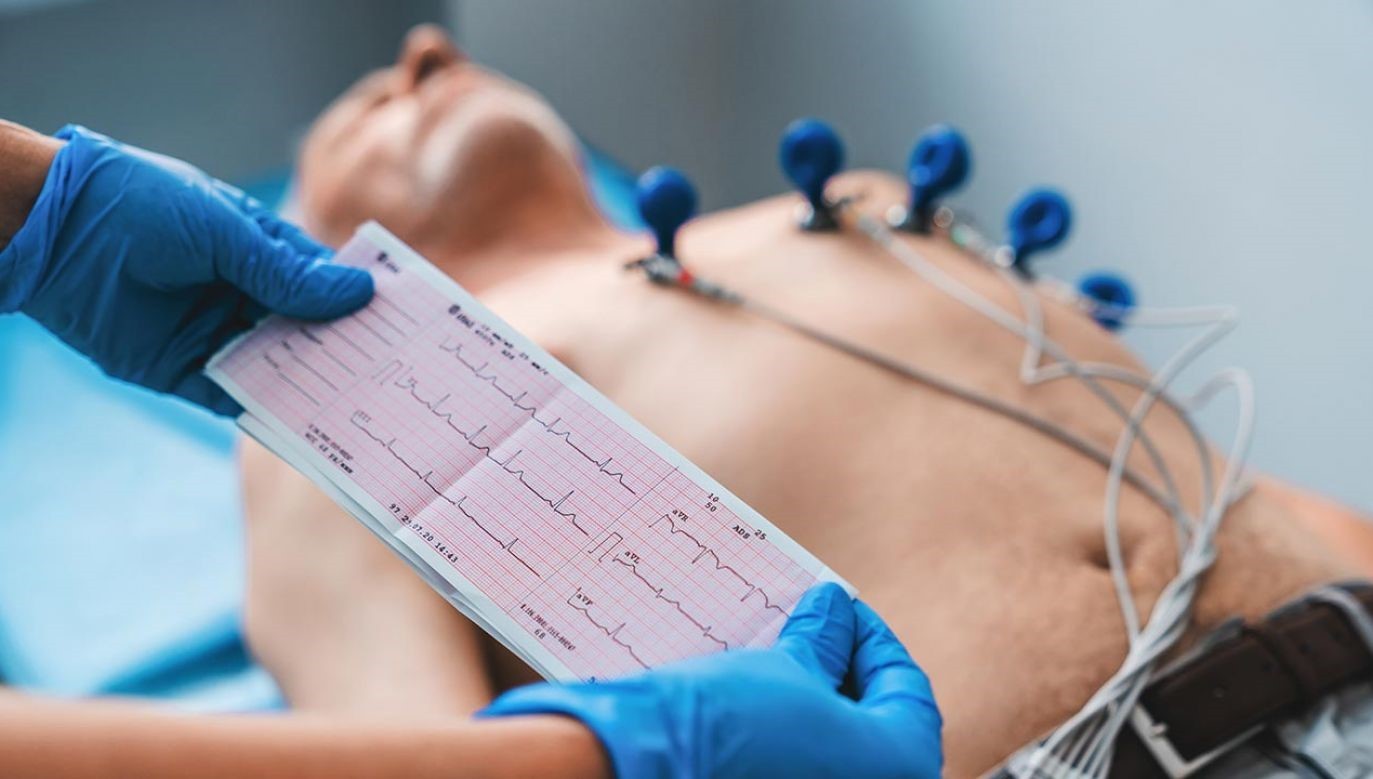

نحوه گرفتن تست قلب با دستگاه ECG
تست قلب با کمک دستگاه ECG یا همان الکتروکاردیوگراف روشی آسان و بدون هیچ دردی است. زمان گرفتن تست قلب شخص بیمار باید به دور از استرس باشد. در ضمن همان روز و یا روز قبل از تست نباید غذای سنگین خورده باشد. همچنین باید موهای سینه خود را تراشیده باشد. بیمار قبل از ورود به اتاق نوار قلب باید ساعت و سایر لوازم فلزی خود را درآورده باشد. اتاق باید دمای بسیار مناسبی داشته باشد تا بیمار دچار لرزش نشود. دستبند ها به ژل مخصوص آغشته می شوند و سپس به کمک گیره های دستگاه، به دست ها و پاهای بیمار متصل می شوند. الکترودهای سینه در محل مخصوص قرار می گیرند. در نهایت سیم وصل و دستگاه روشن می شود.
مشخصات بهترین دستگاه ECG
در هنگام خرید دستگاه الکتروکاردیوگراف موارد زیر را در نظر داشته باشید:
- دستگاه باید نویز بسیار کمی داشته باشد؛
- کاربری دستگاه باید آسان و راحت باشد،
- قابلیت اتصال به کامپیوتر را داشته باشد؛
- امکان ذخیره کردن اطلاعات را به کاربر بدهد؛
- قابلیت تفسیر سیگنال ها را داشته باشد؛
- منبع تامین انرژی آن هم برق شهری و هم باتری باشد؛
- کیفیت چاپگر مناسب باشد؛
- تاییدیه ها و استاندارد های ضروری از جمله تاییدیه FDA را داشته باشد؛
- گارانتی و خدمات پس از فروش مناسب داشته باشد.
آیا دستگاه ECG برای همه مراکز درمانی ضروری است؟
با توجه به افزایش بیماریهای قلبی و نیاز به تشخیص سریع و دقیق، دستگاه ECG دیگر محدود به بیمارستانهای تخصصی نیست و جایگاه خود را در کلینیکها، درمانگاهها و حتی مراکز مراقبت اولیه پیدا کرده است. این دستگاه امکان ارزیابی فوری وضعیت قلب بیمار را فراهم میکند و از بروز خطاهای تشخیصی جلوگیری مینماید. وجود ECG در هر مرکز درمانی، نشاندهنده تعهد آن مجموعه به ارائه خدمات استاندارد و ایمن است. در واقع، دسترسی به این ابزار تشخیصی میتواند تفاوت میان یک اقدام بهموقع درمانی و تأخیر پرهزینه را رقم بزند.
جمعبندی نهایی
در دنیای امروز پزشکی، دستگاه ECG تنها یک ابزار تشخیصی نیست، بلکه بخش جداییناپذیر از تصمیمگیریهای حیاتی در مسیر درمان بیماران قلبی محسوب میشود. انتخاب آگاهانه این دستگاه، به معنای سرمایهگذاری روی دقت تشخیص، سرعت عمل و کیفیت خدمات درمانی است. در این مسیر، همکاری با مجموعهای تخصصی و قابل اعتماد اهمیت ویژهای دارد. نانوتجهیز با تکیه بر دانش فنی، ارائه دستگاههای ECG استاندارد و پشتیبانی حرفهای، بهعنوان یکی از معتبرترین فروشندگان این تجهیزات شناخته میشود. انتخاب نانوتجهیز یعنی اطمینان از کیفیت، آرامش خاطر در خرید و ارتقای سطح خدمات درمانی به شکلی هوشمندانه و پایدار.
